DESCRIÇÃO DO PRODUTO:

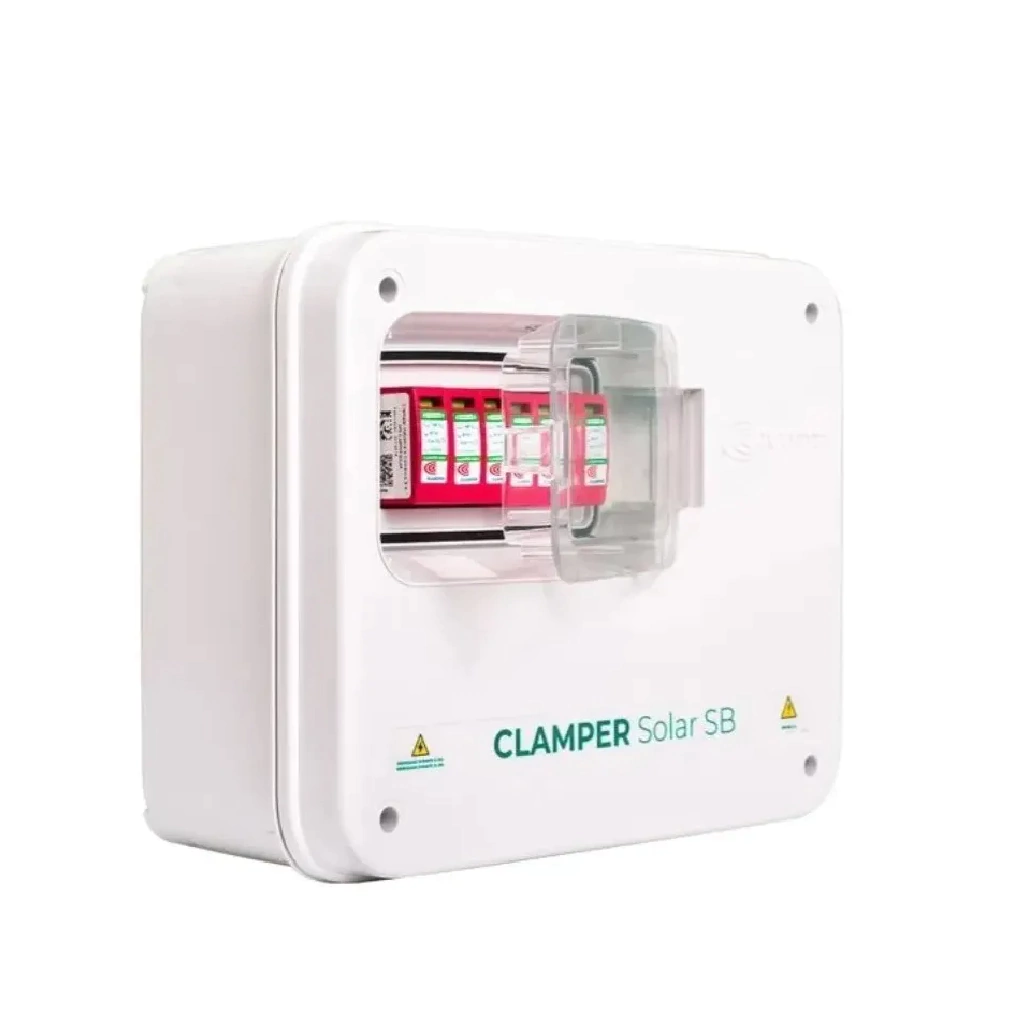

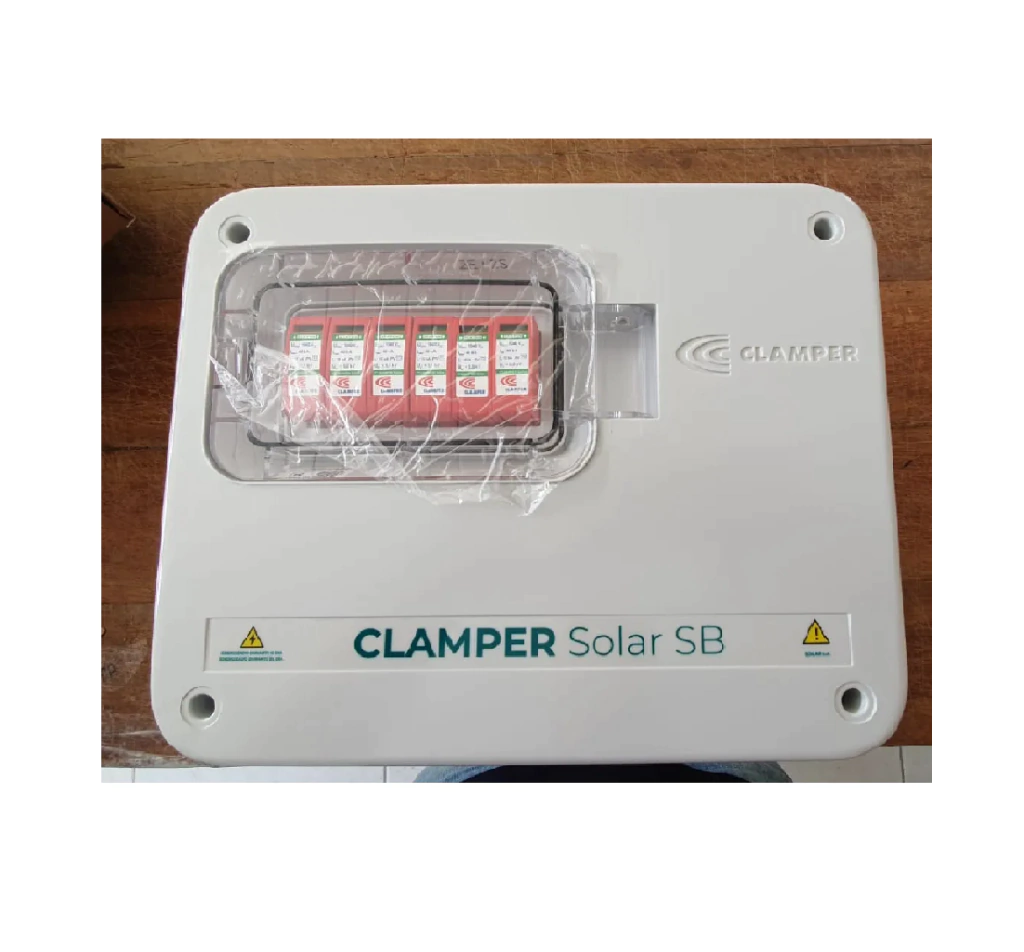

A String Box CC da CLAMPER é essencial à segurança na operação e à vida útil dos sistemas Fotovoltaicos
por desempenhar a função de seccionamento do sistema em casos de necessidade de desligamento para
alguma intervenção no inversor ou frente à sobrecargas anormais e a proteção dos equipamentos, em
especial o inversor, contra raios e surtos elétricos.


ESPECIFICAÇÕES:
• Nº de entradas CC: 2

• N° de saídas CC: 2

• Tensão máxima de operação (Uc): 1040 Vdc

• Corrente máxima por entrada (Isc): 32A

DPS:
• Classe de proteção: II

• Tecnologia de proteção: Varistor de Óxido Metálico (MOV)

• Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)

• Nível de proteção (Up): 5kV

• Tempo de resposta típico:<25ns

• Tensão máxima de operação continua (Ucpv): 1040Vdc

• Corrente de descarga nominal @ 8/20 µs (In): 18kA

• Corrente de descarga máxima @ 8/20 µs (Imax): 40kA

• Corrente de descarga total @ 8/20 µs (Itotal): 40kA

• Grau de proteção: IP20

SECCIONADORA:
• Norma aplicável: IEC 60947-3

• Número de pólos: 4

• Corrente máxima (Voc) = 1000V | 32A

• Tensão nominal de isolamento (Ui): 1000Vdc

• Tensão nominal de pulso (Uimp): 8kV

• Grau de proteção: IP20

CARACTERÍSTICAS DA CAIXA:
• Grau de proteção: IP65

• Material: Policarbonato com proteção UV

• Dimensões externas (C x A x P) 308,3mm X 253,3mm X 112,5mm

• Peso: aprox. 2,3Kg
